矿用人员定位管理系统

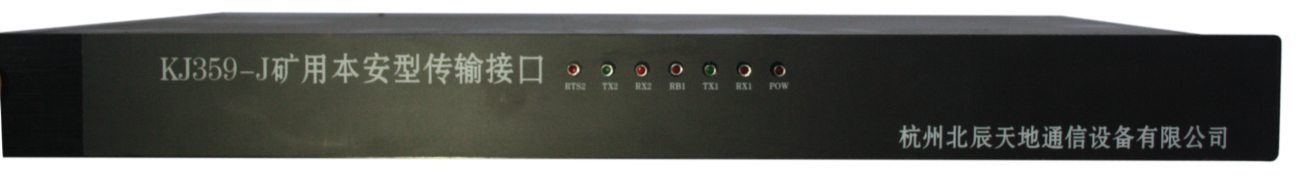

KJ359-传输接口

基本功能

把井下的485信号转化成232信号。

KJ359-J接口具有本安与非本安隔离功能，与分站通信的信号为本质安全信号。



主要技术指标

额定工作电压：220V

 输入功率；不大于50W

1、 接口与计算机之间

a) 传输口数量：1个；

b) 传输方式：RS232、全双工、双极性；

c) 传输速率：2400bps；

d) 最大传输距离：10m；

e) 传输信号工作电压峰峰值：10 V ～ 20 V。

2、 接口与分站之间

           a) 传输口数量：1个；

           b) 传输方式：RS485、半双工、双极性；

           c) 传输速率：2400bps；

           d) 最大传输距离：10km（传输电缆为导体截面积不小于0.75mm²的MHYVR电缆）；

           e) 传输信号工作电压峰峰值：3 V ～ 10 V；

           f) 传输信号工作电流峰值：小于80mA；

           g) 监控容量，可以接16分站。
